滚针 - 角接触球轴承

滚针-推力球轴承

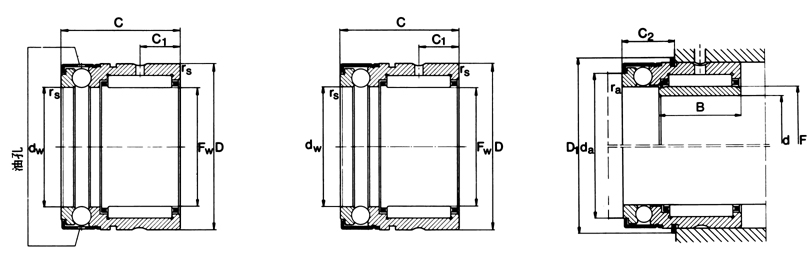

              NX                   　　　　　　　　  NX...Z

NX,NX...Z

轴径	轴承型号		外型尺寸
轴径	油润滑	脂润滑	FW	D	C -0.25	C1	dw	rs
mm	油润滑	脂润滑	FW	D	C -0.25	C1	dw	rs
7	NX 7 TN*)	NX 7 Z TN*)	7	14	18	4.7	7	0.3
10	NX 10	NX 10 Z	10	19	18	4.7	10	0.3
12	NX 12	NX 12 Z	12	21	18	4.7	12	0.3
15	NX 15	NX 15 Z	15	24	28	8	15	0.3
17	NX 17	NX 17 Z	17	26	28	8	17	0.3
20	NX 20	NX 20 Z	20	30	28	8	20	0.3
25	NX 25	NX 25 Z	25	37	30	8	25	0.3
30	NX 30	NX 30 Z	30	42	30	10	30	0.3
35	NX 35	NX 35 Z	35	47	30	10	35	0.3

下表接上表

基本额定负荷				极限转速2) ⁿ¹oil ≈ min-1	安装尺寸				适合的内圈3) d F B	止动环4)
径向		轴向1)			C -0.5	D₁	d_a	r_a max.
动 C N	静 C0 N	动 C N	静 C0 N		C -0.5	D₁	d_a	r_a max.
2850	2650	3450	4000	15000	10	16.5	9.6	0.3	--	WR 14
4450	3700	5100	6700	11000	10	21.9	14.6	0.3	IR 6X 10X10	WR 19
4800	4300	5300	7700	9500	10	23.7	16.6	0.3	IR 8X12X10	WR 21
10700	12700	6100	9700	8000	12.2	26.5	19	0.3	IR 12X15X16	WR 24
11900	15000	6400	10700	7500	12.2	28.5	21	0.3	IR 14X17X17	WR 26
13000	17500	7700	13700	6500	12.2	33.6	25	0.3	IR 17X20X16	WR 30
14900	22400	12200	22600	4900	14.2	40.4	31.6	0.3	IR 20X25X16	WR 37
22600	36000	12800	26000	4300	14.2	45.1	36.5	0.3	IR 25X30X20	WR 42
24300	41500	13600	30000	3700	14.2	50.1	40.5	0.3	IR 30X35X20	WR 47

*)TN=塑料保持架，允许工作温度：120℃连续地，150℃临时地，180℃短期地。1)最小的轴向负荷，Fa=C（轴向）的1%到2%。2)脂

润滑，允许值勤为表中数值的60%。3)内圈和止动环必须分别地订购。4)如两轴承要调至最小的中心距，其止动环必须缩短。
