冲压外圈滚针离合器
|
冲压外圈滚针离合器HF系列HFZ系列 |
|
冲压外圈滚针离合器HF、HFZ系列由薄壁冲压外圈和塑料保持架组合。由合金钢制作的冲压外圈内径面上具有夹紧滚针的斜面。经特殊热处理后耐磨性及承载能力得到极大的提高。在塑料保持架上装有金属弹簧，塑料保持架保持滚针运动正确，滚针则起夹紧元件作用。 通过在冲压外圈滚针离合器两侧安装相同直径有RTL冲压外圈滚针轴承HK、SCE系列可获得离好的支承刚性及精确的回转性能。 |
冲压外圈滚针离合器HF/HFZ |
|
冲压外圈滚针离合器和轴承组件HFL系列HFLZ系列 |
|
冲压外圈滚针离合器和轴承组件HFL、HFLZ系列有两个合为一体的支承轴承，可作为特别节省空间的支承。支承轴承装在滚针离合器的两侧并承受径向负荷，支承轴承是滚针和塑料保持架组件。 |
冲压外圈滚针离合器和轴承组件HFL/HFLZ |
|
扭矩传递能力 |
在采用推荐的安装公差时，能够传递的****扭矩主要取决于座壳和轴的材料、强度、壁厚等。在离合器中产生
的力只有在足够的壁厚和相应的材料强度下才能承受。在估算力矩时应考虑惯性力，由力矩引起的当量应力和座壳

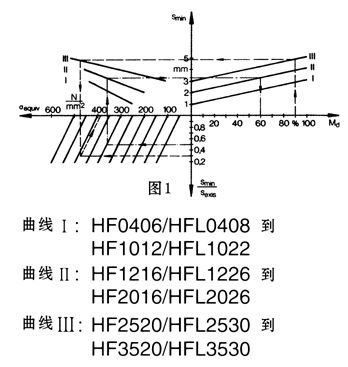

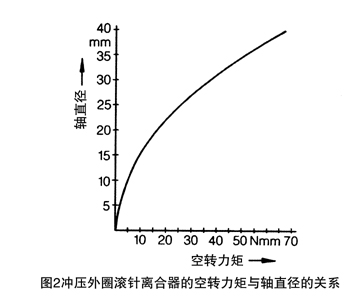

所需最小壁厚可参考图1。当量应力应小于座壳材料的许容应力。空转力矩与轴径的关系见图2。
|
举 例 |
A已知：冲压外圈滚针离合器HF3020
载荷：Md的90%
现有壁厚：Sexis=
从图1：最小壁厚Smin=
当量应力бequiv=380N/mm2
B已知：冲压外圈滚针离合器HF1416
座壳材料许用应力бperm=300N/mm2
座壳壁厚选择比率Smin/Sexis=0.5
从图1：最小壁厚Smin=
允许力矩Md perm=60%Md
|
转换频率及转换精度 |
|
因为径向断面薄，所以滚针离合器的惯性力矩很小，每个滚针都有单独的弹簧支持，保持了轴、滚针、冲压外圈内斜面之间的恒定接触，所以允许较高的转换频率及转换精度。转换精度高低除了与转换频率有关外，还与润滑、配合的选择有关。相邻件的弹性变形和驱动力是通过轴或外圈来传递的。在高频时，驱动力一般要经过轴传递。 |
|
|
性 能 的 检 验 |
|
制造厂对冲压外圈离合器的检验是使用具有座孔和轴公差带N6/h5的上限和下限值的塞规和环规，同时承受的力矩约为0.15Md perm。使用的环规是淬硬钢环，孔径精密磨削制成，最小壁厚为 |
|
|
工作温度与润滑 |
RTL冲压外圈滚针离合器如润滑得当可在
时，为保证RTL冲压外圈滚针离合器的正常功能应选用咨询所推荐的润滑剂。在绝大多数应用场合脂润滑已经足够，所
以产品出厂时已预先填充符合国家标准的优质锂基脂，其适用温度为
用油润滑。
|
安 装 公 差 |
|

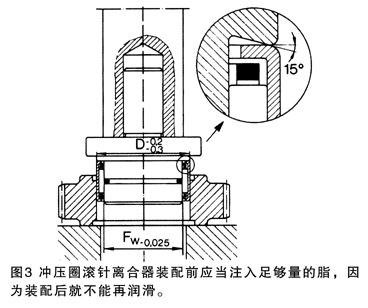

安装时轴和座孔应具有15°倒角，才能达到最好的安装条件，安装方法如图3。只有装入座孔后，滚针和离合器的薄壁冲压外圈方可获得其同心的轮廓，无需任何另外的轴向定位。安装公差与冲压外圈滚针轴承相同，见表1。座孔表面粗糙度为Ra0.8。 |
|
|
轴承座材料1) （钢性轴承座） |
轴承座孔公差2） |
轴公差带1） 无内圈 |
有内圈 |
|
钢和铸铁 |
N6(N7) |
h5(h6) |
k5(j6) |
|
轻金属 |
R6(R7) |
1）对于非刚性轴承座，需进行安装试验，以便确定需要的同公差极限来获得期望的工作间隙。
2）轴承座孔圆柱形凡何精度必须在IT5/2数值一半时的范围内。
|
特 别 提 示 |
1）应使用装配心轴把滚针离合器压入座孔，当以离合器侧面的箭头方向相对轴旋转时离合器便锁紧，因此在装配前
应注意锁紧方向。
2）仅在遵照所推荐的公差时才能保证正确的锁紧和超越离合。
